点亮LED和按键控制LED

这篇文章我们来入门51单片机编程的第一小节，我们来学习一下如何使用51单片机点亮LED和如何使用按键控制LED产生流水灯等

1.电阻的数码表示方法

对于电阻而言，数码表示法是用三位数字来表示其阻值。具体规则如下：

​​前两位数字​​：代表有效数字，即阻值的基本组成部分。
​第三位数字​​：表示10的幂次，也就是要将前两位数字乘以 10 的该幂次方，从而得到实际的电阻阻值，单位为欧姆（Ω） 。

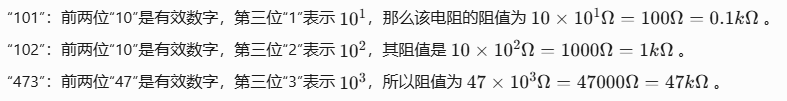

实际举例如下：

2.寄存器和驱动器

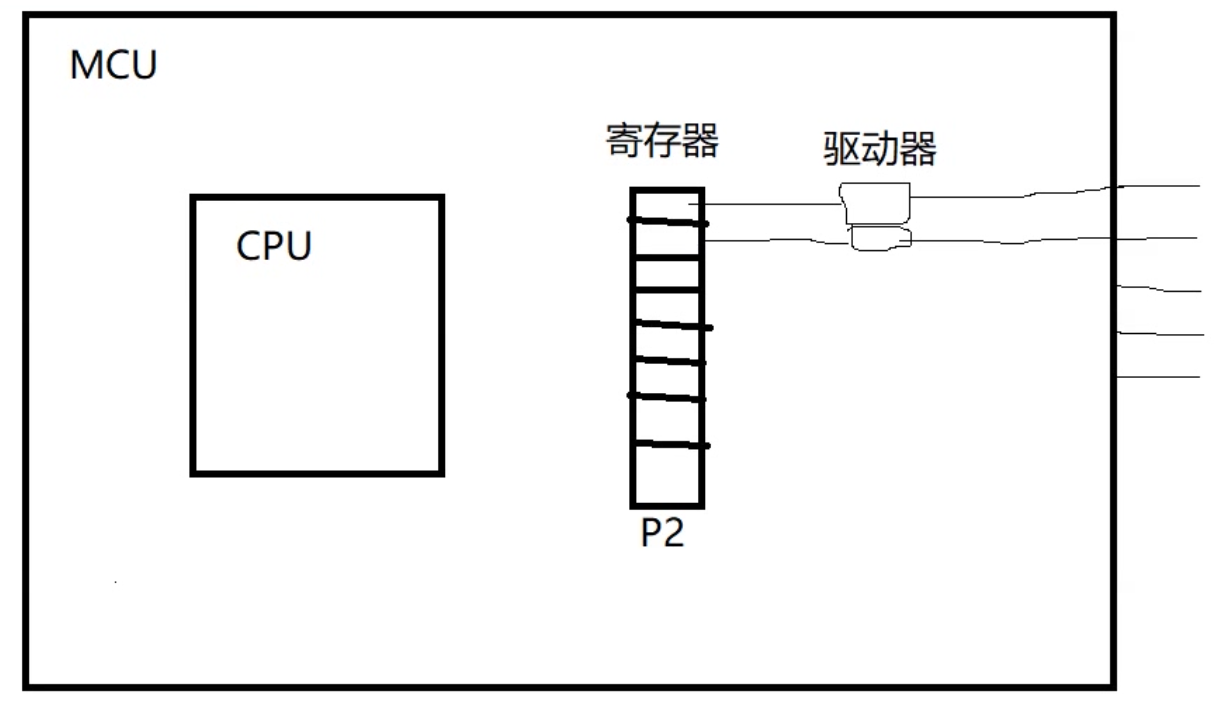

我们来看一下在芯片当中，寄存器是怎么操作I/O端口的

寄存器在单片机当中用于存储数据，往往在下一次触发信号到临之前保存上一个时刻的数据 寄存器通过驱动器的作用，会有强大的驱动能力，进而可以控制I/O口的输出高电平或者输出低电平

在51单片机当中我们采用的是TTL电平，也就是1表示5V，0表示0V

3.点亮一个LED

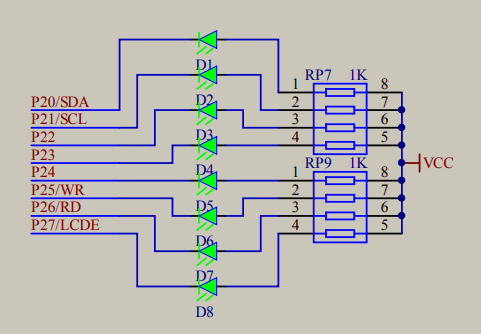

我们先来看一下在51开发板当中LED模块的原理图：

我们如果想要点亮D1这个编号的LED，我们只需要在D1这个LED一端输出低电平，这个时候就跟LED另一端的VCC形成一个闭合回路，点亮LED。

代码：

#include <REGX52.H>

void main(){
	P2=0xFE;
	while(1){

	}
}

4.LED闪烁

在实现LED闪烁的时候，我们可以使用简单的延时函数进行一个延时，可以在STC-ISP当中使用延时函数生成工具生成一个固定时长的延时函数

实现LED闪烁的代码：

#include <REGX52.H>
#include <INTRINS.H>

void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 23;
	j = 205;
	k = 120;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main(){
	while(1){
		P2=0xFE;
		Delay500ms();
		P2=0xFF;
		Delay500ms();
	}
}

注意点：在引入空语句函数_nop_()之前需要先引入头文件#include<INTRINS.H>

5.LED流水灯设计

我们使用最简单的方式来实现一个流水灯，使用不断循环来实现

#include <REGX52.H>

void Delayxms(unsigned x)		//@12.000MHz
{
	unsigned char i, j;
	while(x){
		i = 12;
		j = 169;
		do
		{
			while (--j);
		} while (--i);
		x--;
	}
}

void main(){
	while(1){
		P2=0xFE;
		Delayxms(500);
		P2=0xFD;
		Delayxms(500);
		P2=0xFB;
		Delayxms(500);
		P2=0xF7;
		Delayxms(500);
		P2=0xEF;
		Delayxms(500);
		P2=0xDF;
		Delayxms(500);
		P2=0xBF;
		Delayxms(500);
		P2=0x7F;
		Delayxms(500);
	}
}

6.无符号数和有符号数的表示范围

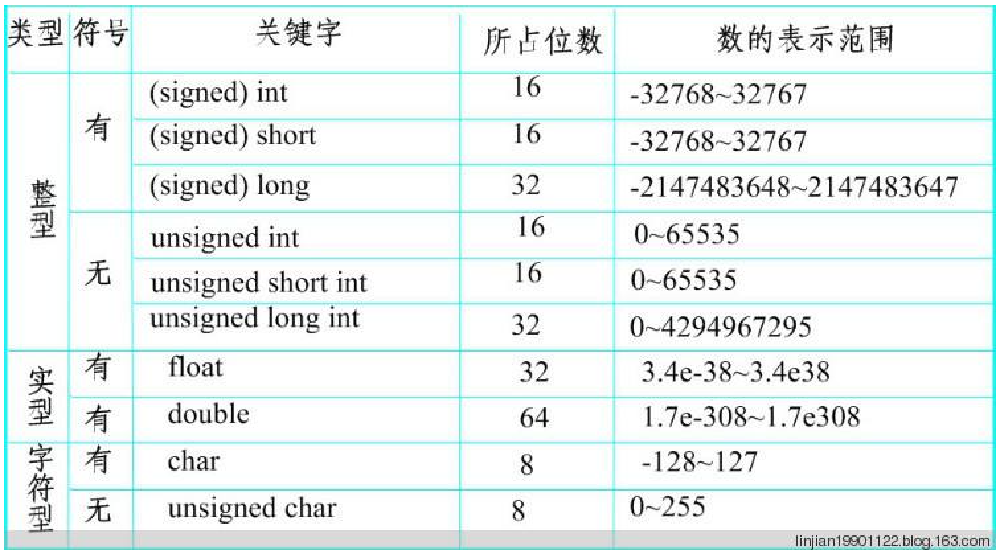

我们在这里主要是要记住不同符号数的表示范围

无符号数的取值范围为0~2^n-1
有符号数的取值范围为-2^(n-1)到2^(n-1)-1
我们需要把这几个重点的知识点记住即可
