51单片机定时器

1、定时器介绍

定时器介绍：51单片机的定时器属于单片机的内部资源，其电路的连接和运转均在单片机内部完成
定时器作用：

• （1）用于计时系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作
• （2）替代长时间的Delay，提高CPU的运行效率和处理速度

STC89C52芯片的定时器个数：3个（T0、T1、T2），T0和T1与传统的51单片机兼容，T2是此型号单片机增加的资源

注意：定时器的资源和单片机的型号是关联在一起的，不同的型号可能会有不同的定时器个数和操作方式，但一般来说，T0和T1的操作方式是所有51单片机所共有的(每个51型号的单片机一定都会有T0，T1两个定时器，在此基础上不同芯片再会增加定时器的个数)

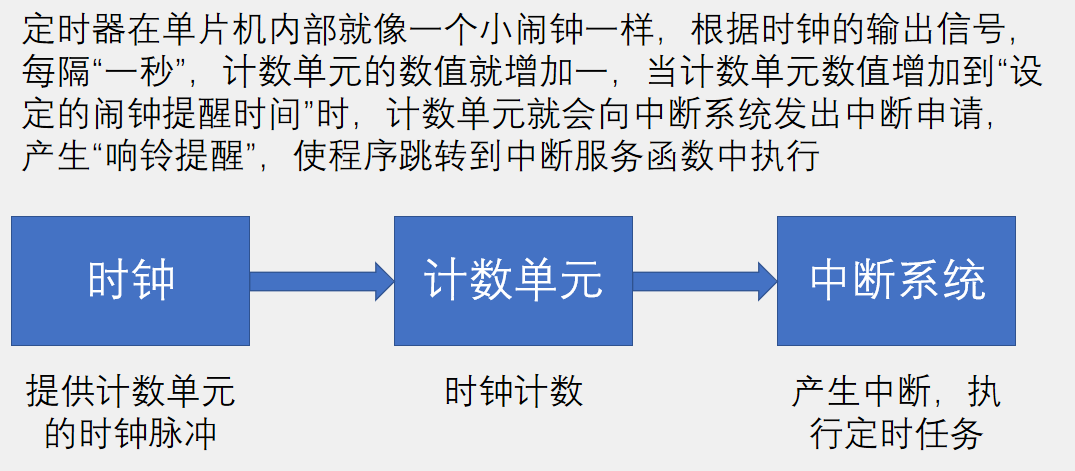

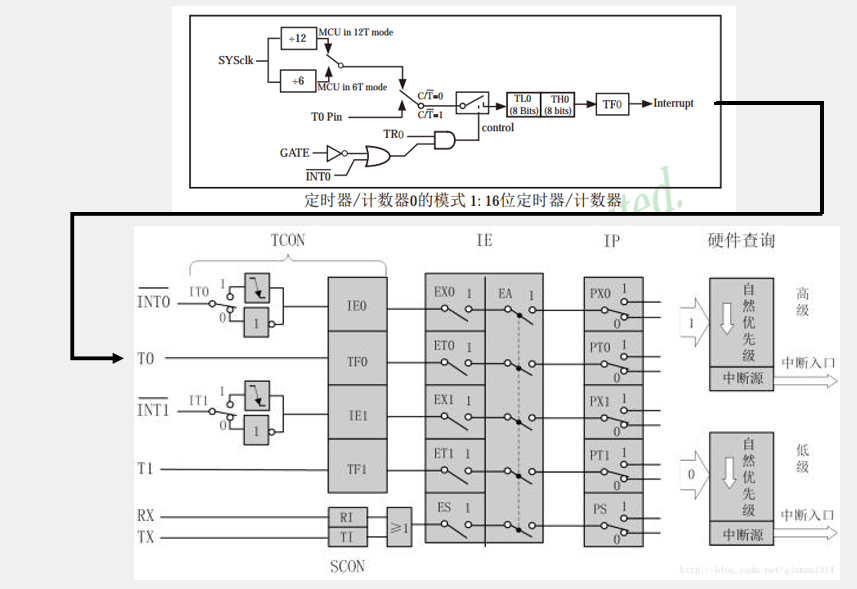

2、定时器框图

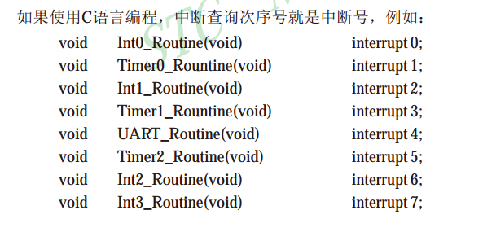

定时器触发序号：

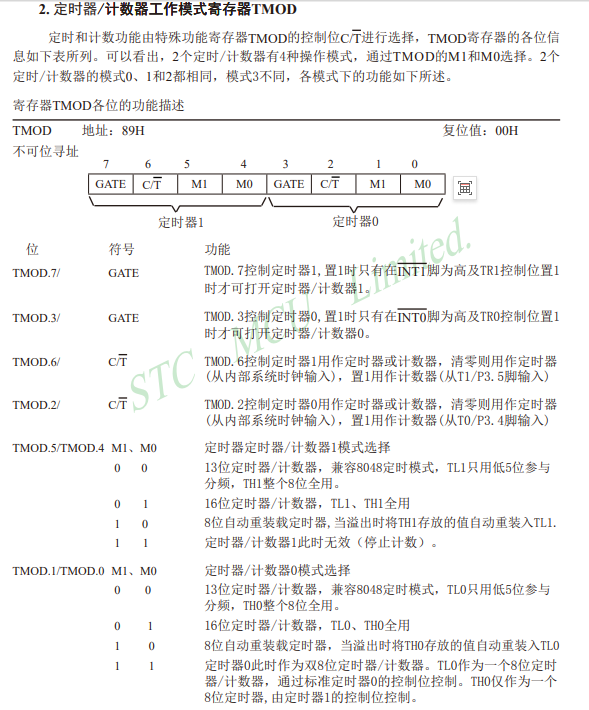

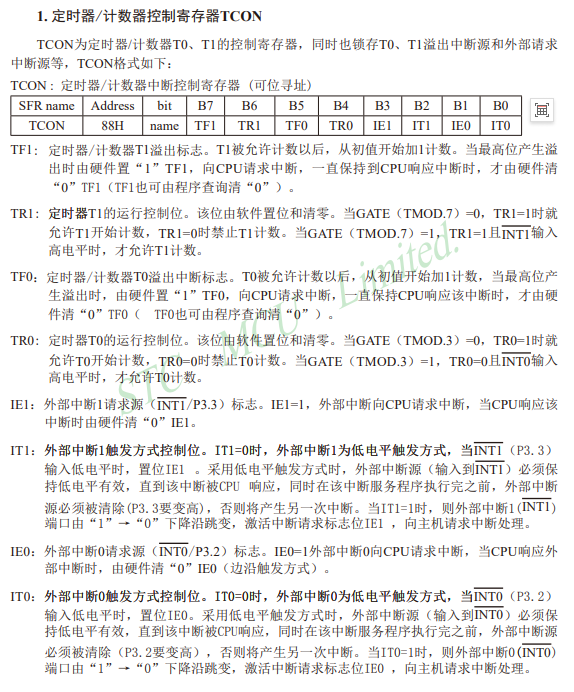

3、定时器重要寄存器

4、定时器控制LED亮灭

#include <REGX52.H>

unsigned int cnt=0;

void Timer0_Init(){
	TMOD=0x01;
	TF0=0;
	TR0=1;
	ET0=1;
	EA=1;
	TH0=(65535-1000)/256;
	TL0=(65535-1000)%256;
        PT0=0; //这句代码在配置中断优先级，这个可加可不加，因为在这里不涉及到多个优先级的设置
}

void main(){
	Timer0_Init();
	while(1){

	}
}

void Timer0_Interrupt() interrupt 1
{
	TH0=(65535-1000)/256;
	TL0=(65535-1000)%256;
	cnt++;
	if(cnt==1000){
		cnt=0;
		P2_0=~P2_0;
	}
}

5、用STC-ISP生成定时器初始化函数

可以按一下配置来生成一段常用的定时器初始化函数代码：

使用STC-ISP生成后的代码更新如下：

#include <REGX52.H>

unsigned int cnt=0;

void Timer0_Init(void)		//1毫秒@12.000MHz
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}

void main(){
	Timer0_Init();
	while(1){

	}
}

void Timer0_Interrupt() interrupt 1
{
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	cnt++;
	if(cnt==1000){
		cnt=0;
		P2_0=~P2_0;
	}
}

6、定时器实现时钟

实现代码：
Timer0.h:

#include "Timer0.h"
#include <REGX52.H>

void Timer0Init(void)		//1毫秒@12.000MHz
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}

main.c:

#include <REGX52.H>
#include "Timer0.h"
#include "LCD1602.h"

unsigned int cnt=0;
unsigned char hour,min,sec;

void main(){
	Timer0Init();
	LCD_Init();
	LCD_ShowString(1,1,"Clock:");
	LCD_ShowString(2,1,"  :  :  ");
	while(1){
		LCD_ShowNum(2,1,hour,2);
		LCD_ShowNum(2,4,min,2);
		LCD_ShowNum(2,7,sec,2);
	}
}

void Timer0_Interrupt() interrupt 1
{
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	cnt++;
	if(cnt==1000){
		cnt=0;
		sec++;
		if(sec==60){
			min++;
			if(min==60){
				hour++;
				if(hour==24){
					hour=0;
				}
			}
		}
	}
}
