这个小节我们再来看一下51单片机的按键怎么控制LED
1.实现最简单的按键控制LED的案例
我们只需要不断扫描按键输入的那个端口，按键按下的时候，端口输入电压为0，随时扫描端口，发现输入端口的电压为0的时候，就可以点亮LED。
1
2
3
4
5
6
7
8
9
10
11
12
| #include <REGX52.H>
void main(){
while(1){
if(P3_1==0){
P2=0xFE;
}else{
P2=0xFF;
}
}
}
|

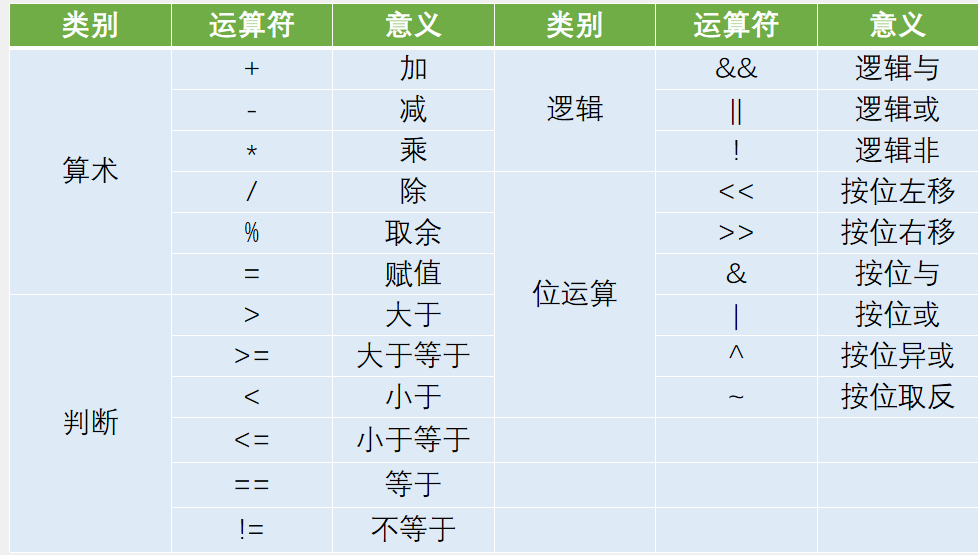

2.我们再来看一下数据处理的逻辑
在这里要注意一下逻辑与和按位与的区别即可
还有要注意一下<<为按位左移，>>为按位右移

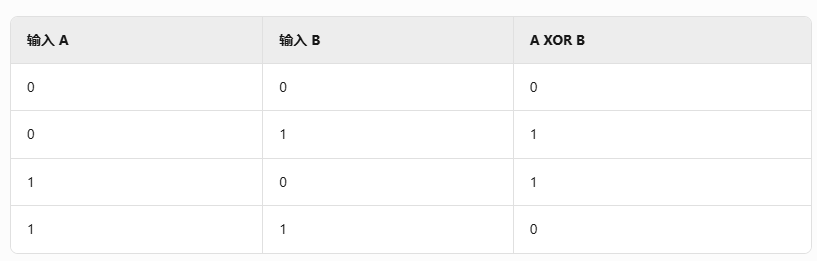

异或的概念:两个数不同才为1，相同则为0

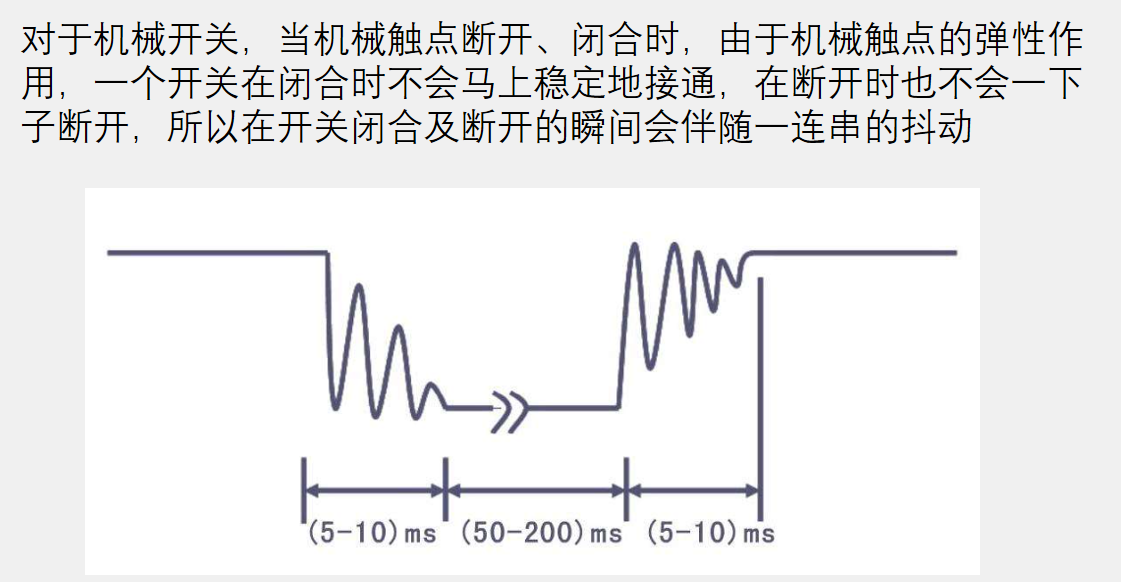

3.按键原理
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| #include <REGX52.H>
void Delayxms(unsigned int xms)
{
unsigned char i, j;
while(xms){
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
xms--;
}
}
void main(){
while(1){
if(P3_1==0){
Delayxms(20);
while(P3_1==0);
Delayxms(20);
P2_0=~P2_0;
}
}
}
|
4、独立按键控制LED显示二进制
这个代码实现的功能就是每次加一，就会模拟二进制加一的进位。一共有八位，到达最大值255的时候，变为0.如何从0又开始增加，不断往复。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| #include <REGX52.H>
unsigned char LED_Num=0;
void Delayxms(unsigned int xms)
{
unsigned char i, j;
while(xms){
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
xms--;
}
}
void main(){
P2=~LED_Num;
while(1){
if(P3_1==0){
Delayxms(20);
while(P3_1==0);
Delayxms(20);
LED_Num++;
if(LED_Num>0xFF){
LED_Num=0;
}
P2=~LED_Num;
}
}
}
|
5、独立按键控制LED移位。
在这个独立按键控制LED移位的代码中，我们要先注意一个点就是(0x01<<7)就是已经到达1000 0000这个二进制数了。这个点经常出错。
可以控制按键实现LED灯的左移和右移
代码如下:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| #include <REGX52.H>
char i=0;
void Delayxms(unsigned int xms)
{
unsigned char i, j;
while(xms){
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
xms--;
}
}
void main(){
while(1){
P2=~(0x01<<i);
if(P3_1==0){
Delayxms(20);
while(P3_1==0);
Delayxms(20);
i++;
if(i==8){
i=0;
}
}
if(P3_0==0){
Delayxms(20);
while(P3_0==0);
Delayxms(20);
i--;
if(i==-1){
i=7;
}
}
}
}
|
